ТЭК-УВЦ - индикатор уровня с указательным стеклом (двуцветным кварцевым)

Заказать
ТЭК-УВ – указатели уровня, используемые для непрерывного измерения и отображения уровня жидкости в резервуарах. Они предназначены для монтажа и эксплуатации в технологических процессах, которые проходят в различных резервуарах (закрытых, открытых, под давлением), позволяют посредством указательного стекла максимально просто провести визуальную оценку текущего положения жидкости.
Надежная конструкция дает возможность применять прибор внутри помещений и на открытых площадках, в том числе подвижных емкостях, расположенных на транспорте. Такое стеклоустойчиво перед вибрациями и природными факторами.
Указатели ТЭК-УВ функционируют по принципу сообщающихся сосудов, уровень жидкости в байпасной камере всегда равен уровню жидкости в основном резервуаре.

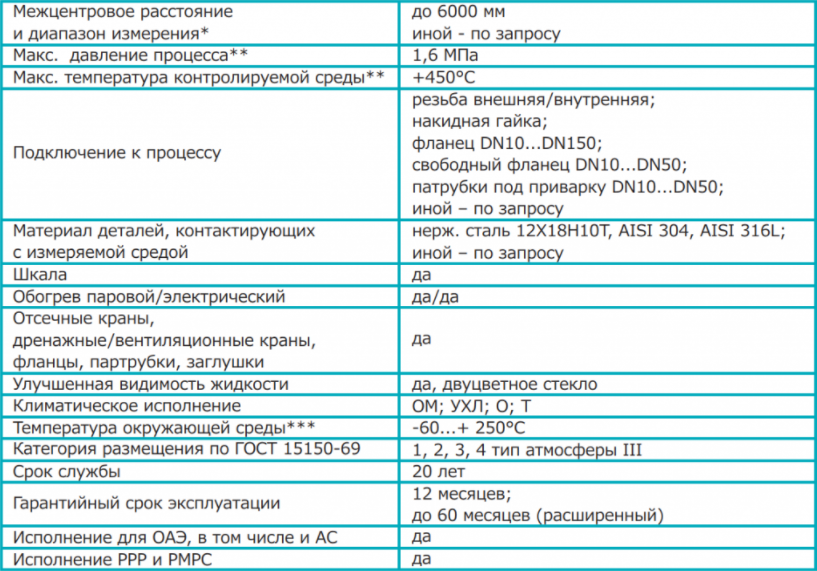

Технические характеристики
Функциональные возможности и особенности

Технические характеристики

Функциональные возможности и особенности

  • Простота конструкция и применение
  • Экономичность решения, за счет небольшой цены индикатора;
  • Возможность устанавливать в агрессивных средах;
  • Рабочая температура до +450°C
  • Давление до 1,6 МПа
  • Широкий выбор материалов
ТЭК-УВЦ является указателем трубчатого типа, с некоторыми особенностями конструкции в виде применения двухцветного кварцевого стекла и защитного кожуха. В стеклянной части работает принцип преломления и отражения света в разных средах. Так как красная часть спектра светового потока практически полностью преломляется и отражается в жидкой среде, та часть смотровой трубки индикатора, где есть среда, будет представляться наблюдателю зеленой, а заполненная газом часть – красной. За счет этого увеличивается видимость текущего уровня.
Защитный кожух несет функцию увеличения механической прочности устройства, а также служит основой для закрепления шкалы. Также для ТЭК-УВЦ доступно покрытие внутренних поверхностей металлических смачиваемых частей фторопластом, что дает возможность применения его для измерения уровня агрессивных жидкостей.
